Verdeelkast voor optische kabels

Productmodel: Verdeelkast voor optische kabels GL-A8-24R
Materiaal: PC+ABS,nat-waterdicht-dicht,stof-dicht,anti-veroudering, beschermingsniveau tot IP65/66.
Werktemperatuur:-40 graden ~+85 graden
Relatieve vochtigheid: minder dan of gelijk aan 85% (+30 graad)
Atmosferische druk: 70KPa-106Kpa
Invoegverlies: minder dan of gelijk aan 0,15 dB
UPC-retourverlies: groter dan of gelijk aan 50 dB
APC-retourverlies: groter dan of gelijk aan 60 dB

Aanvraag sturen

product Introductie

GL-A8-24R glasvezelverdeelkast

Geavanceerde Sealed Node-oplossing voor veeleisende FTTx-netwerkinfrastructuur

Stichting Netwerkinfrastructuur

Productintroductie

Binnen de geavanceerde architectuur van FTTx-communicatienetwerksystemen komt optische signaaloverdracht kritische knooppunten tegen die uitzonderlijke veerkracht en precisie vereisen. De GL-A8-24R optische kabelverdeelkast functioneert als deze essentiële afsluitinterface en creëert een robuust convergentiepunt waar voedingskabels met individuele netwerkkabels worden verbonden.

Dit onderdeel overstijgt de conventionele passieve insluiting door te functioneren als een geïntegreerd managementsysteem waarbij delicate handelingen voor het splitsen, splitsen en distribueren van vezels nauwgezet worden uitgevoerd. Het primaire doel gaat verder dan de basisconnectiviteit-het creëert een alomvattende hermetische barrière die de netwerkintegriteit beschermt tegen milieu-uitdagingen, waardoor een consistente signaalkwaliteit en duurzame operationele prestaties worden gegarandeerd voor zowel serviceproviders als eindgebruikers-.

Technische uitmuntendheid en materiaalsamenstelling

Het fundamentele ontwerpprincipe van de GL-A8-24R optische kabelverdeelkast is gericht op volledige bescherming van het milieu dankzij de volledig gesloten architectuur. Deze sluiting is vervaardigd uit geavanceerde PC-ABS-composietmaterialen en vertoont een uitzonderlijke weerstand tegen vochtpenetratie, onderdompeling in water en vervuiling door deeltjes.

Superieure anti{0}}verouderingseigenschappen zorgen voor duurzame prestaties onder continue blootstelling aan ultraviolette straling en thermische cycli. Het behalen van de IP65/66-beschermingsclassificatie valideert de technische methodologie en bevestigt het vermogen van het product om bestand te zijn tegen hoge- waterstralen en het binnendringen van fijn stof, waardoor betrouwbaarheid wordt gegarandeerd in diverse buiteninstallaties en gecontroleerde binnenomgevingen.

De robuuste externe behuizing verbergt een systematisch georganiseerde interne configuratie waarbij elk onderdeel een nauwkeurige positionering behoudt, waardoor de operationele integriteit vanaf de eerste implementatie wordt gegarandeerd. Klemmechanismen voor zowel feeder- als drop-kabels sluiten naadloos aan bij vezelsplitsings-, fixatie-, opslag- en distributiesystemen, waardoor een geïntegreerde oplossing ontstaat die complexe netwerkbeheervereisten vereenvoudigt.

Technische specificaties en prestatieparameters

De GL-A8-24R is ontworpen om de operationele integriteit onder extreme omgevingsomstandigheden te behouden en voldoet aan strenge technische normen die betrouwbaarheid onder veeleisende omstandigheden garanderen.

Omgevingsomstandigheden

Bedrijfstemperatuurbereik: -40 graden tot +85 graden

Maximale relatieve vochtigheid: minder dan of gelijk aan 85% bij +30 graad

Tolerantie atmosferische druk: 70 kPa tot 106 kPa

Optische prestatiestatistieken

Maximaal invoegverlies: minder dan of gelijk aan 0,15 dB

Minimaal UPC-retourverlies: groter dan of gelijk aan 50 dB

Minimaal APC-retourverlies: groter dan of gelijk aan 60 dB

Specificaties elektrische bescherming

Isolatieweerstand: groter dan of gelijk aan 2×10⁴ MΩ/500V DC

Diëlektrische sterkte: groter dan of gelijk aan 3000 V DC/minuut

Prestatienorm: geen lekke band, geen flashover

Installatietypen

De IP65 glasvezelverdeelkast GL-A8-24R ondersteunt zowel wand--gemonteerde als paal-gemonteerde installatiemethoden, waardoor hij geschikt is voor FTTH-pre-installatie en veldimplementatiescenario's. Het ontwerp geeft prioriteit aan gebruikersgemak met duidelijke kabelbeheerpaden en toegankelijke componenten die de insteltijd minimaliseren. Dit aanpassingsvermogen garandeert betrouwbare prestaties, ongeacht of deze wordt ingezet in gecontroleerde binnenomgevingen of op uitdagende buitenlocaties.

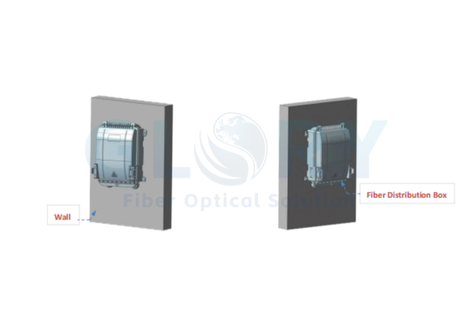

Wand-montage

Veilige en ruimtebesparende-montage op verticale oppervlakken, ideaal voor het bouwen van kelders, gangen en apparatuurruimten.

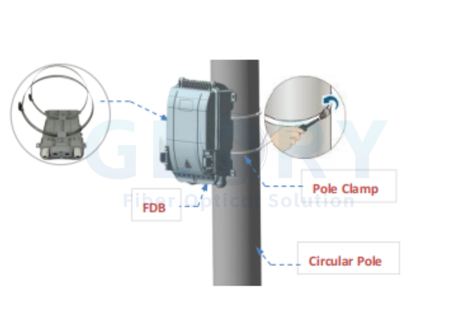

Installatie op paal-

Ontworpen voor buitentoepassingen met stevige montagebeugels die veilig aan telefoonpalen en elektriciteitspalen kunnen worden bevestigd.

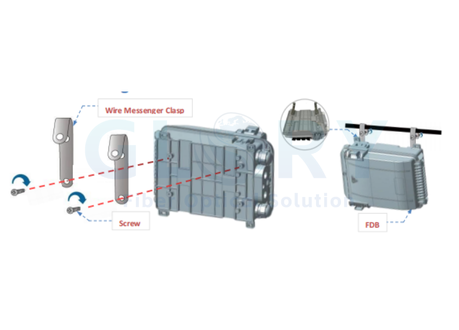

Wire Messenger-installatie

Ophanginstallatie tussen palen of constructies met behulp van koerierdraad, wat flexibiliteit biedt bij luchtinzet.

Toepassingsscenario's en oplossingen voor de industrie

Deze glasvezelverdeelkast is ideaal voor diverse FTTx-netwerkimplementaties. De robuuste constructie en superieure afdichtingsmogelijkheden maken hem geschikt voor telecommunicatie-infrastructuur, datacenters en bedrijfsnetwerken die betrouwbare glasvezelafsluitingsoplossingen vereisen.

5G fronthaul-netwerk

FTTH passief optisch netwerk

Datacenter-interconnectie

Industrieel internet der dingen

Kwaliteitsborging en logistiek management

Het streven naar uitmuntende producten strekt zich uit over de hele toeleveringsketen, waarbij elke GL-A8-24R-eenheid nauwgezette verpakkingsprocedures ondergaat, waarbij maatregelen tegen vocht-bestendigheid en schokabsorptie- zijn genomen. Componenten worden eerst verzegeld in beschermende plastic behuizingen voordat ze systematisch in de primaire verpakking worden geplaatst, die een extra afdichtingsbehandeling krijgt. Gestandaardiseerde afbeeldingen op de externe dozen bieden duidelijke hanteringsinstructies om omkeren en rollen tijdens transport te voorkomen. Het logistieke raamwerk handhaaft gecontroleerde omgevingsomstandigheden tussen -35 graden en +55 graden, waardoor de productintegriteit gedurende het hele distributieproces wordt beschermd. Aanbevelingen voor opslag specificeren het vermijden van overmatig stapelen en leggen de nadruk op klimaatgecontroleerde omgevingen (onder 45 graden en boven -5 graden) geïsoleerd van corrosieve stoffen, waarbij langdurige opslag de relatieve vochtigheid onder de 70% houdt om de materiaaleigenschappen en functionaliteit van de componenten te behouden.
